AP1800 ШАССИ НА 2 СЛОТА РАСШИРЕНИЯ (ДО 16 АНАЛОГОВЫХ ПОРТОВ ИЛИ 2 E1), 2X100TX ETH

AP1800 ШАССИ НА 2 СЛОТА РАСШИРЕНИЯ (ДО 16 АНАЛОГОВЫХ ПОРТОВ ИЛИ 2 E1), 2X100TX ETH

  • Модульный дизайн: 2 слота под модули N1
  • Совместимые модули: AP-N1-1E1, AP-N1-2E1, AP-N1-FXS8, AP-N1-FXO8, AP-N1-FXS4O4
  • Стальной корпус с возможностью установки в 19’’ монтажный  конструктив (1,5U)
  • Мультисистемность (SIP/H.323/MGCP)
  • Режим P2P (точка-точка), более 6000 маршрутов в Dial Plan
  • Кодеки G711a/u-law, G.723.1, G.726, G.729ab
  • APOS v2, конфигурирование командной строкой промышленного стандарта
  • Логирование и поиск неисправности на линии, встроенный сетевой анализатор
Категории: , , ,

Описание

Шасси VoIP-шлюза AddPac AP1800-00 без установленных модулей может использоваться для гибкой конфигурации VoIP-шлюза или в качестве ЗИП. Шасси AP1800-00  включает блок питания и модуль процессора (модули N1 приобретаются отдельно).

VoIP-шлюз AddPac AP1800 предназначен для организации телефонии в офисe, подключения удалённых абонентов через интернет, а также плавной миграции на IP телефонной сети.

Путём установки интерфейсных модулей типа N1 можно расширять пропускную способность до 2-х E1 (до 16 FXS/FXO). Модули серии N1 поддерживают горячую замену, могут быть установлены/заменены во время работы шлюза.

Есть вариант поставки укомплектованного шасси с предустановленными модулями (бандл):

  • AP1800-1E1. Установлена карта AP-N1-1E1
  • AP1800-2E1. Установлена карта AP-N1-2E1
  • AP1800-8S8O. Установлены карты AP-N1-FXS8, AP-N1-FXO8
  • AP1800-16O. Установлены 2 карты AP-N1-FXO8
  • AP1800-16S. Установлены 2 карты AP-N1-FXS8

VoIP-шлюз AddPac AP1800 выпускается в 2-х модификациях с разными блоками питания:
— AC 110 – 220В (стандартная модель)
— DC 48 – 60В (модификация DC)

AddPac AP1800 обеспечивает качественный звук с фильтрацией внешних шумов, эхо-подавлением (G.165, G.168) и настройкой комфортного уровня белого шума. Связь работает даже на медленных каналах с высокой задержкой и параметром Jitter благодаря оптимизированному алгоритму QoS и профессиональному модулю DSP.



VoIP-шлюз AddPac AP1800 имеет высокую наработку на отказ (MTBF более 100’000 часов).

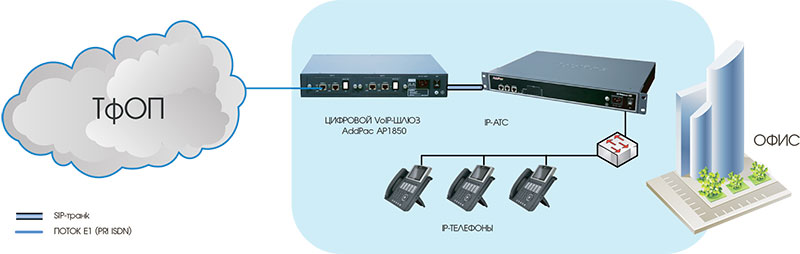

Схема подключения IP-АТС к городской телефонной сети через VoIP-шлюз

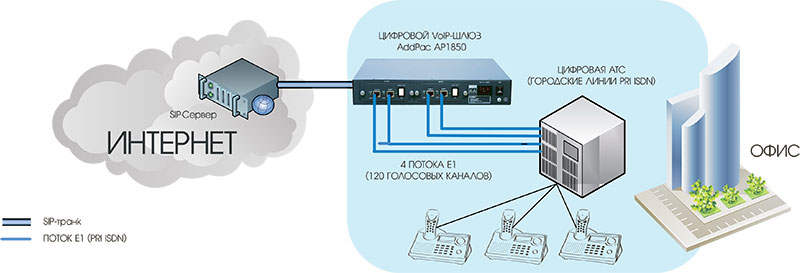

Схема подключения аналоговой АТС к SIP-провайдеру

Аппаратные характеристики
  • CPU MPC8321EVRAFDC
  • RAM 64 MB DDR2
  • Операционная система – APOS g2
  • Интерфейсы: 2 слота N1
  • Консольный RS232 порт (консольный кабель DB9 <-> RJ45 в комплекте)
  • 2xFastEthernet10/100TX
  • Индикация: питание, активность LAN0, LAN1, активность телефонных линий,



Соответствие стандартам
  • SIP 2.0 (RFC 3261)
  • H.323
  • MGCP (RFC 3435)
  • Кодеки: G711a/u-law, G.723.1, G.726, G.729ab
  • Передача DTMF сигнала: ежим SIP INFO, режим RFC2833, режим  INBAND
  • Определение и Передача DTMF сигналов как со стороны SIP, так и со стороны PSTN
  • Трансляция Caller ID (SIP → FXS)
  • Передача факса T.38 (G.711, G.729): входящий вызов, исходящий вызов
  • Установление соединения по IP (соединение «точка-точка»), регистрация на SIP-сервере
  • Объединение несколько Е1-потоков в Транковые Группы
  • Тональные сигналы ГОСТ  28384-89



Сетевые протоколы

  • Fast Ethernet (авто определение скорости и режима дуплекса, прямой кабель или cross-over)
  • Поддержка авторизации на VPN-сервере провайдера через PPPoE, PPTP
  • Поддержка символа «$» в поле UserID
  • tagget VLAN 802.1q (возможность регистрация в Voice VLAN и проброса Data VLAN)
  • Метка CoS (802.1q)
  • Метка QoS (DSCP)
  • STP/RSTP
  • NAT/PAT
  • NAT Keeping Alive
  • NTP
Контроль
  • Логирование процессов (статистика звонков, регистрация на SIP-сервере и т.д.)
  • Хранение до 200 логов в памяти устройства.
  • Отправка логов по протоколу Syslog
  • Отладка / Debug: сетевые процессы (установление соединения с SIP-сервером, SIP-Tracer и т.д.), действия на линии («абонент снял трубку», «абонент набирает номер» и т.д.)
Безопасность
  • Поддержка длины поля UserID до 25 символов
  • Поддержка длины пароля пользователя до 16 символов
  • Пакетный фильтр на основе листов доступа
  • PAP/CHAP — авторизация



Услуги оператора

  • Ожидание вызова
  • Удержание вызова (RFC2543, RFC3264)
  • 3-х сторонняя конференция
  • Неблокируемая коммутация (все абоненты могут одновременно говорить)
Конфигурирование
  • Web-интерфейс
  • Telnet
  • SNMP v2
  • опционально SSH (требуется приобретение лицензии Voice Finder SSH control)
Обновление ПО
  • TFTP
  • FTP
Прочее
  • Элекропитание от встроенного блока питания AC 110-220В или DC 48 – 60 В (модификация DC)
  • Потребляемая мощность: не более 120 Вт
  • Габариты ШxГxВ: 55x340x267 мм, вес нетто: 2,5 кг
  • Температурный режим: эксплуатация  от 0°С до +40°С , влажность 5 -95%, хранение от -40°С до +85°С
